Hora de publicación: 2024-11-06 Origen: Sitio
Excavadoras son la columna vertebral de las industrias de la construcción y la minería, reconocidas por su versatilidad y potencia para realizar una amplia gama de tareas, desde excavación y elevación hasta manipulación de materiales. Estas máquinas vienen en varios tamaños y configuraciones, cada una diseñada para cumplir con los requisitos específicos del proyecto. Entre las numerosas especificaciones que definen las capacidades de una excavadora, la altura de excavación se destaca como un parámetro crucial que puede afectar significativamente la eficiencia y el alcance de un proyecto.
En esta exploración integral de la altura de excavación de la excavadora, nos centraremos en la excavadora mediana para minería y excavación con transmisión hidráulica SWE210, un excelente ejemplo de tecnología de excavadora moderna. Al comprender la importancia de la altura de excavación y cómo se relaciona con otras especificaciones clave, podemos apreciar mejor el papel que desempeñan estas máquinas en la configuración de nuestro entorno construido y en la extracción de recursos valiosos de la tierra.
Para comprender plenamente la importancia de la altura de excavación, es esencial comprender las medidas clave que definen el rendimiento de una excavadora. Estas especificaciones funcionan en conjunto para determinar las capacidades generales de una máquina y su idoneidad para diversas tareas. Profundicemos en cada uno de estos parámetros críticos:
1. Peso operativo: Se refiere al peso total de la máquina, incluido el equipo estándar y el tanque de combustible lleno. El peso operativo de la SWE210 es de 21,3 toneladas, lo que la sitúa firmemente en la categoría de excavadora mediana. Este peso proporciona una base estable para las operaciones y al mismo tiempo permite una transportabilidad razonable.
2. Capacidad del cucharón: Esta medida indica el volumen de material que puede contener el cucharón. La SWE210 cuenta con una capacidad de cucharón de 1,0 m³, lo que logra un equilibrio entre capacidad de manipulación de materiales y maniobrabilidad.
3. Potencia del motor: la potencia del motor de la excavadora es crucial para el rendimiento general. El SWE210 está equipado con un motor ISUZU 6BGITRP-03 que entrega 110 kW a 2100 rpm. Esta robusta central eléctrica garantiza que la máquina pueda realizar tareas exigentes de manera eficiente.
4. Profundidad de excavación: esta especificación representa la profundidad máxima que la excavadora puede alcanzar bajo el nivel del suelo. El SWE210 alcanza una impresionante profundidad de excavación de 6750 mm, lo que le permite abordar proyectos de excavación profunda con facilidad.
5. Altura de excavación: El foco principal de nuestra discusión, la altura de excavación es el alcance vertical máximo que la excavadora puede alcanzar sobre el nivel del suelo. Para el SWE210, esto equivale a unos impresionantes 9750 mm, lo que proporciona una versatilidad excepcional para tareas de gran alcance.
6. Altura de descarga: También conocida como altura máxima de descarga, esta medida indica el punto más alto en el que la excavadora puede descargar material de manera segura. El SWE210 ofrece una altura de descarga de 6980 mm, complementando su alto alcance de excavación.
Estas especificaciones son interdependientes y comprender sus relaciones es clave para seleccionar la excavadora adecuada para un proyecto determinado. Por ejemplo, si bien una altura de excavación elevada es ventajosa para muchas tareas, debe equilibrarse con factores como la estabilidad (influida por el peso operativo) y los requisitos de potencia.
La altura de excavación, también conocida como altura máxima de excavación, es una especificación crítica que define las capacidades de alcance vertical de una excavadora. Representa la distancia vertical desde el suelo hasta el punto más alto que pueden alcanzar los dientes del cucharón de la excavadora cuando la pluma y el brazo están completamente extendidos.
Para el Excavadora mediana para minería y excavación con transmisión hidráulica SWE210, la altura máxima de excavación es de 9750 mm (aproximadamente 32 pies). Este impresionante alcance permite al SWE210 abordar una amplia gama de tareas que requieren un acceso vertical significativo, desde cargar camiones de paredes altas hasta trabajar en proyectos de demolición de varios pisos.
La altura de excavación está determinada por varios factores:
1. Longitud de la pluma: El brazo principal de la excavadora, que se extiende desde el cuerpo principal.
2. Longitud del brazo: El brazo secundario, conectado a la pluma y al cucharón.
3. Tamaño y configuración del cucharón: el accesorio al final del brazo que se utiliza para excavar y manipular materiales.
La combinación de estos elementos, junto con las capacidades del sistema hidráulico, determina el alcance máximo de la excavadora. Vale la pena señalar que la altura de trabajo real puede ser ligeramente menor que la altura máxima de excavación, ya que los operadores generalmente mantienen cierto espacio libre para una operación segura y eficiente.

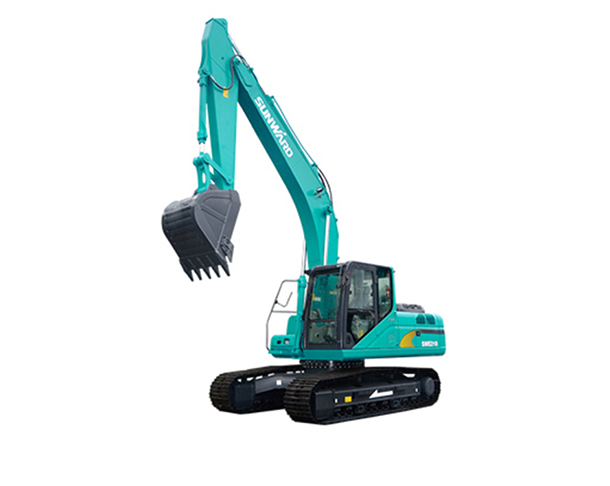

La SWE210 es un modelo ejemplar en la línea de Sunward y muestra el compromiso de la empresa con el desarrollo de excavadoras de alto rendimiento. Examinemos sus especificaciones clave en detalle:
Presupuesto | ||
Peso operativo | t | 21.3 |
Capacidad del cucharón | m3 | 1.0 |
Motor | ||
Marca | ISUZU | |
Modelo | 6BGITRP-03 | |
Tipo | 6 cilindros, 4 tiempos, refrigerado por agua | |
Fuerza | kW/rpm | 110/2100 |
Par máximo | Nm/rpm | 658/1200 |
Desplazamiento | L | 6.494 |
Sistema hidráulico | ||
Tipo de bomba principal | 2 bombas de pistones de caudal variable | |
Flujo máximo de la bomba principal | l/min | 2x234 |
Presión del sistema | MPa | 32,4/34,3 |
Tipo de bomba piloto | 1 bomba de engranajes | |
Flujo máximo de la bomba piloto | l/min | 21 |
Presión de la bomba piloto | MPa | 3.9 |
Actuación | ||
Velocidad de rotación | rpm | 11.8 |
Velocidad de rastreo | kilómetros por hora | 4.9/3.1 |
Capacidad de ascenso | o | 35 |
Ancho de vía | milímetros | 600 |
Presión del suelo | kPa | 43.2 |
Volumen del tanque | ||
Volumen del tanque de combustible | L | 370 |
Volumen del tanque de líquido hidráulico | L | 250 |
Rango de trabajo y capacidad de excavación. | |||
a | Máx. altura de excavación | milímetros | 9750 |
b | Máx. altura de descarga | milímetros | 6980 |
c | Máx. profundidad de excavación | milímetros | 6750 |
d | Profundidad de excavación (2,44 m horizontal) | milímetros | 6560 |
e | Máx. profundidad de excavación vertical | milímetros | 5900 |
f | Máx. distancia de excavación | milímetros | 9940 |
g | Máx. alcance de excavación a nivel del suelo | milímetros | 9775 |
h | Mín. radio de giro delantero | milímetros | 3560 |
Fuerza de excavación del cucharón (sobrealimentación ISO) | kN | 155 | |
Fuerza de excavación del brazo (sobrealimentación ISO) | kN | 110 | |
Estas completas especificaciones demuestran las capacidades de la SWE210 como excavadora mediana versátil. Analicemos algunas características clave:
1. Motor: El motor ISUZU 6BGITRP-03 es una unidad potente y eficiente de 6 cilindros, 4 tiempos, refrigerada por agua. Con 110 kW de potencia a 2100 rpm y un par máximo de 658 N-m a 1200 rpm, proporciona amplia potencia para operaciones exigentes.
2. Sistema hidráulico: La excavadora utiliza dos bombas de pistón de desplazamiento variable, cada una con un flujo máximo de 234 L/min. Este sistema permite un control preciso y un funcionamiento suave, crucial para tareas que requieren toda la altura de excavación.
3. Métricas de rendimiento: Más allá de su impresionante altura de excavación de 9750 mm, el SWE210 ofrece una profundidad de excavación de 6750 mm y un alcance máximo de excavación de 9940 mm. Estas cifras ilustran la versatilidad de la máquina en diversas aplicaciones.
4. Fuerza de excavación: Con una fuerza de excavación del cucharón de 155 kN y una fuerza de excavación del brazo de 110 kN, la SWE210 puede realizar tareas de excavación difíciles de manera eficiente.
5. Movilidad: La excavadora puede girar a 11,8 rpm y desplazarse a velocidades de hasta 4,9 km/h, lo que permite un rápido reposicionamiento en los lugares de trabajo.
Si bien la altura de excavación de 9750 mm de la SWE210 es impresionante, es importante considerar cómo se compara con otras excavadoras medianas de la clase de 20 a 30 toneladas. Aunque no tenemos datos específicos sobre otros modelos para una comparación directa, podemos discutir tendencias y consideraciones generales:
1. Alcance: Las excavadoras medianas suelen tener alturas de excavación que oscilan entre 8500 mm y 10000 mm, lo que coloca a la SWE210 en el extremo superior de este espectro.
2. Compensaciones: Las excavadoras con alturas de excavación más altas pueden sacrificar algo de profundidad de excavación o requerir un mayor peso operativo para lograr estabilidad.
3. Modelos especializados: algunos fabricantes ofrecen variantes de largo alcance con alturas de excavación aún mayores, pero a menudo están diseñadas específicamente para aplicaciones específicas.
4. Configuraciones de pluma: algunas excavadoras ofrecen opciones de pluma intercambiables, lo que permite personalizar la altura de excavación según las necesidades del proyecto.
La altura de excavación del SWE210 sugiere que es altamente competitivo en su clase y ofrece un alcance vertical excelente sin comprometer otras métricas clave de rendimiento.
La considerable altura de excavación de 9750 mm del SWE210 lo hace adecuado para una amplia gama de aplicaciones:
- Carga eficiente de camiones volquete de paredes altas
- Llegar a los pisos superiores en la construcción de edificios de varios pisos.
- Colocación de materiales a alturas importantes.
- Desmantelamiento de edificios de varios pisos.
- Alcanzar puntos altos para trabajos de demolición de precisión.
- Acceso a depósitos minerales elevados
- Carga de camiones de acarreo con lados altos.
- Gestión de sobrecargas en minas a cielo abierto.
- Poda y remoción de árboles.
- Dar forma y contornear terreno elevado
- Mantenimiento y construcción de puentes.
- Trabajos en estructuras viales elevadas.
- Mantenimiento de estructuras industriales altas.
- Manipulación de materiales en instalaciones con estanterías altas de almacenamiento
Las industrias que se benefician particularmente de las excavadoras con mayor altura de excavación incluyen la construcción, la minería, la silvicultura, la gestión de residuos y la industria pesada. La capacidad de alcanzar puntos más altos sin cambiar de equipo o traer maquinaria especializada puede mejorar significativamente la eficiencia del proyecto y reducir los costos.
El SWE210 incorpora varios avances tecnológicos que contribuyen a su rendimiento, incluida su impresionante altura de excavación:
1. Motor ISUZU 6BGITRP-03: este potente motor de 6 cilindros y 4 tiempos refrigerado por agua proporciona 110 kW a 2100 rpm, lo que garantiza una amplia potencia para operaciones de alto alcance. La eficiencia y la entrega de potencia del motor son cruciales para mantener el rendimiento al máximo alcance.
2. Sistema hidráulico avanzado: la excavadora utiliza dos bombas de pistón de desplazamiento variable, cada una con un flujo máximo de 234 L/min. Este sistema permite un control preciso durante tareas de alto alcance, asegurando un movimiento suave y preciso incluso en los extremos del alcance de la máquina.
3. Tecnología de control adaptativo de carga ELAC de desarrollo propio: esta característica patentada optimiza el rendimiento de la máquina en función de la carga y las condiciones de trabajo. Potencialmente mejora el alcance y la estabilidad durante operaciones de excavación intensa al ajustar el flujo hidráulico y la presión en tiempo real.
4. Diseño de la pluma y el brazo: si bien no se proporcionan detalles específicos, es probable que la pluma y el brazo del SWE210 estén diseñados utilizando materiales y técnicas de diseño avanzados para maximizar el alcance y al mismo tiempo mantener la fuerza y la estabilidad.
5. Equilibrio del contrapeso: El diseño de la máquina equilibra cuidadosamente el contrapeso con la pluma y el brazo extendidos para garantizar la estabilidad al máximo alcance.
Estas características tecnológicas funcionan en conjunto para permitir la impresionante altura de excavación del SWE210 manteniendo al mismo tiempo el rendimiento y la eficiencia generales.
Al seleccionar una excavadora como la SWE210, considere los siguientes factores relacionados con la altura de excavación:
- Evalúa la altura máxima que deberás alcanzar periódicamente
- Considere la frecuencia de tareas de alto alcance en su carga de trabajo típica.
- Evaluar cualquier obstáculo o restricción aérea.
- Considerar las condiciones del terreno que podrían afectar la estabilidad durante operaciones de alto alcance.
- Si bien la SWE210 ofrece una impresionante altura de excavación de 9750 mm, tenga en cuenta también su profundidad de excavación (6750 mm) y su alcance máximo de excavación (9940 mm).
- Asegúrese de que la máquina cumpla con todas las necesidades de su proyecto, no solo con los requisitos de alto alcance.
- Considere cómo el tamaño y el peso de la máquina, determinados en parte por sus capacidades de alcance, afectan el transporte entre los sitios de trabajo.
- Evaluar si la excavadora puede acomodar varios accesorios para diferentes tareas manteniendo su rendimiento de alto alcance
- Evaluar el diseño y la ergonomía de la cabina, especialmente importante durante operaciones prolongadas de gran alcance.
- Considere cómo el tamaño y la potencia de la máquina, necesarios para su alcance, impactan el consumo de combustible y los costos operativos generales.
Al sopesar cuidadosamente estos factores, podrá determinar si la SWE210 o una excavadora similar con una altura de excavación significativa es la opción correcta para sus proyectos.
Para mantener el rendimiento de altura de excavación del SWE210 y garantizar su longevidad:
- Realizar controles visuales diarios de los componentes de la pluma, el brazo y el cucharón.
- Busque signos de desgaste, daños o fugas hidráulicas.
- Revise y reemplace periódicamente los filtros hidráulicos según lo recomendado
- Mantener niveles y calidad adecuados del fluido hidráulico.
- Siga el programa de lubricación del fabricante para todos los puntos de pivote.
- Preste especial atención a las articulaciones de la pluma y del brazo que experimentan una gran tensión durante las operaciones de máximo alcance.
- Asegúrese de que los operadores estén capacitados para utilizar de manera segura toda la altura de excavación.
- Enseñar técnicas adecuadas para trabajar al máximo alcance para minimizar el desgaste y mantener la estabilidad.
- Utilice el tamaño y tipo de depósito adecuados para la tarea a fin de optimizar el alcance y el rendimiento.
- Considere cucharones más livianos para operaciones de altura máxima para reducir la tensión en el sistema
- Capacitar a los operadores para que comprendan las tablas de carga y la capacidad de elevación reducida en el alcance máximo.
- Utilice sistemas a bordo, si están disponibles, para monitorear y administrar cargas durante operaciones de alto alcance
- Asegúrese de que la máquina esté en un terreno estable y nivelado cuando trabaje a la altura máxima.
- Utilice estabilizadores o estabilizadores, si los tiene, especialmente en terrenos irregulares.
- Esté atento a las condiciones del viento cuando trabaje a máxima altura.
- Tomar precauciones adicionales en condiciones climáticas adversas.
- Respete los intervalos de servicio recomendados por el fabricante.
- Preste especial atención a los componentes estresados durante operaciones de alto alcance.
Siguiendo estas pautas de mantenimiento y operación, los operadores pueden asegurarse de que el SWE210 continúe funcionando al máximo, particularmente cuando utiliza su impresionante altura de excavación de 9750 mm.
Cuando se utiliza la SWE210 a su altura máxima de excavación de 9750 mm, la seguridad se vuelve primordial. A continuación se detallan consideraciones clave de seguridad:
- El peso operativo del SWE210 de 21,3 t proporciona una base estable para operaciones de alto alcance
- Utilice siempre en terreno nivelado cuando sea posible.
- Esté atento a los cambios del centro de gravedad de la máquina durante operaciones de gran alcance.
- En altura máxima, la visibilidad del operador puede ser limitada.
- Utilice observadores o sistemas de cámaras cuando sea necesario.
- Garantizar una iluminación adecuada para operaciones nocturnas de gran alcance.
- Tenga en cuenta la capacidad de elevación reducida en el alcance máximo
- Se debe tener en cuenta la capacidad del cucharón del SWE210 de 1,0 m³ cuando se trabaja en altura.
- Utilice sistemas de monitoreo de carga a bordo si están disponibles
- Siempre verifique si hay líneas eléctricas aéreas u otros obstáculos antes de extenderse a la altura máxima.
- Mantener distancias seguras de todos los peligros elevados.
- Evaluar la estabilidad del suelo antes de las operaciones, especialmente importante para tareas de alto alcance.
- Utilice tapetes o estabilizadores en terrenos blandos o irregulares.
- Estar atento a las condiciones del viento, que pueden afectar la estabilidad y el control a máxima altura.
- Evite operaciones de alto alcance durante condiciones climáticas adversas
- Asegúrese de que todo el personal en el sitio use PPE apropiado, incluidos cascos, especialmente importante cuando se trabaja con equipos elevados.
- Establecer protocolos de comunicación claros entre el operador y el personal de tierra.
- Utilice señales manuales o comunicación por radio según corresponda.
- Tener un plan de emergencia claro para posibles incidentes durante operaciones de alto alcance.
- Asegurar que todo el personal esté capacitado en procedimientos de emergencia.
- Realizar inspecciones exhaustivas previas a la operación, prestando especial atención a los componentes cruciales para la estabilidad de alto alcance.
- Garantizar que los operadores estén debidamente capacitados y certificados para operaciones de alto alcance.
- Proporcionar capacitación y evaluación continuas, especialmente para tareas desafiantes o inusuales de alto alcance.
Al cumplir con estas pautas de seguridad, los operadores pueden minimizar los riesgos asociados con el uso de la impresionante altura de excavación del SWE210, lo que garantiza operaciones seguras y eficientes en el lugar de trabajo.
En conclusión, la altura de excavación de una excavadora es una especificación crítica que afecta significativamente su versatilidad y rendimiento en diversas industrias. La excavadora mediana para minería y excavación con transmisión hidráulica SWE210, con su impresionante altura de excavación de 9750 mm, ejemplifica el compromiso de Sunward de producir máquinas capaces y eficientes. Este notable alcance, combinado con otras especificaciones clave, como su peso operativo de 21,3 toneladas, su capacidad de cucharón de 1,0 m³ y su potente motor ISUZU, posiciona a la SWE210 como una opción altamente competitiva en el mercado de las excavadoras medianas. Sin embargo, es fundamental recordar que la altura de excavación es sólo una parte del panorama general. Al considerar una excavadora para sus proyectos, es esencial equilibrar esta especificación con otros factores clave, como el rendimiento general, los requisitos del proyecto, la versatilidad, las consideraciones de seguridad y la rentabilidad. Las capacidades de la SWE210 demuestran cómo los avances tecnológicos están superando los límites del rendimiento de la excavadora, ofreciendo mayor productividad y mayor alcance para diversas tareas de construcción, minería y demolición. En última instancia, elegir la excavadora adecuada requiere una consideración cuidadosa de sus necesidades específicas, proyectos típicos y requisitos operativos para garantizar que seleccione una máquina que funcionará de manera eficiente y efectiva en todos sus sitios de trabajo.
